HEPA 14 filtre, EN 1822 sınıflandırmasında H14 olarak adlandırılan ve en zor tutulan partikül boyutunda (MPPS) en az %99,995 integral verim sağlayan yüksek verimli hava filtresidir. Kardeş sınıf H13 filtre ise aynı ölçüm koşulunda en az %99,95 verim sağlar. Aradaki fark rakamla küçük görünse de filtreden geçmesine izin verilen partikül oranı H14 filtrede H13’ün onda biri düzeyindedir.
Bu yazı, genel HEPA filtre anlatımından farklı olarak yalnızca iki sınıf arasındaki seçime odaklanıyor: EN 1822 ve ISO 29463 sınıflarının nasıl okunacağı, MPPS kavramı, hangi temiz oda uygulamasında hangi sınıfın tercih edildiği, terminal montajda dikkat edilen noktalar ve maliyeti etkileyen kalemler ayrı başlıklarda ele alınıyor.
Filtre Sınıfı Kararında Teknik Ön Değerlendirme
H13 mi yoksa H14 mü sorusu tek başına cevaplanamaz; hedef oda sınıfı, filtre kademeleri, fan kapasitesi ve mevcut filtre kasalarının durumu birlikte değerlendirilir. Mevcut sistemin filtre listesi veya yeni projenin oda sınıf planı, ilk görüşme için yeterli bir başlangıçtır.
HEPA 14 Filtre Nedir?
H14 filtre, HEPA grubunun en yüksek verimli sınıfıdır ve ULPA grubunun hemen altında yer alır. Plise edilmiş cam elyaf veya benzeri bir filtre medyası, bu medyayı taşıyan çerçeve ve hava kaçağını önleyen conta ya da jel sızdırmazlık elemanından oluşur. Temiz odalarda genellikle tavandaki terminal kasalarda, LAF kabinlerinde ve fan filtre ünitelerinde son filtre kademesi olarak kullanılır.
Piyasada “HEPA 14 filtre”, “H14 HEPA filtre” ve “HEPA H14” ifadeleri aynı sınıfı anlatır. Filtrenin hangi prensiplerle partikül tuttuğu, yani difüzyon, araya girme ve çarpma mekanizmaları HEPA filtre nedir ve nasıl çalışır yazısında ayrıntılı anlatılıyor; burada odak, H13 ile H14 arasındaki seçim kararıdır.
EN 1822 Filtre Sınıfları: EPA, HEPA ve ULPA
EN 1822, yüksek verimli hava filtrelerini en zor tutulan partikül boyutundaki verimlerine göre üç gruba ve toplam sekiz sınıfa ayırır. Grup harfi filtrenin ailesini, sayı ise o grup içindeki verim basamağını gösterir:
- EPA (E10, E11, E12): Yüksek verimli partikül filtreleri; çoğunlukla ara kademe veya daha düşük riskli uygulamalar için.
- HEPA (H13, H14): Temiz oda terminal filtrelerinde en sık kullanılan grup; H13 filtre ve H14 filtre bu gruptadır.
- ULPA (U15, U16, U17): Daha da düşük partikül geçirgenliği gereken, özellikle mikroelektronik gibi özel uygulamalar için.
Uluslararası karşılık olan ISO 29463 serisi aynı ölçüm mantığını daha ayrıntılı sınıf basamaklarıyla tanımlar; ISO 35 H sınıfı genellikle H13’ün, ISO 45 H sınıfı ise H14’ün karşılığı olarak anılır. Teknik föylerde iki gösterim birlikte yer alabildiğinden, tekliflerde hangi standarda göre sınıf verildiğinin yazılı olması karşılaştırmayı kolaylaştırır. HEPA ile ULPA grupları arasındaki ayrıntılı fark HEPA ve ULPA filtre farkları yazısında ele alınıyor.
MPPS ve İntegral Verim: H13 ile H14 Nasıl Ölçülür?
MPPS (en çok nüfuz eden partikül boyutu), filtre medyasının en zor yakaladığı, dolayısıyla en çok geçirdiği partikül boyutudur. Büyük partiküller çarpma ve araya girme ile, çok küçük partiküller difüzyonla daha kolay tutulur; iki mekanizmanın da zayıf kaldığı ara bölge MPPS’yi oluşturur. Bu boyut mikronun altındadır ve filtre medyasına ile hava hızına göre değişir.
EN 1822 sınıflandırması, verimi tam da bu en zor noktada ölçer. İntegral verim filtrenin tüm yüzeyinden geçen havanın ortalamasını ifade eder: H13 filtre için en az %99,95, HEPA 14 filtre için en az %99,995. Standart ayrıca filtre yüzeyindeki noktasal kaçakları değerlendiren lokal verim kriterleri de tanımlar; HEPA grubu filtreler genellikle üretim sonrasında tek tek test edilir ve seri numaralı bir test raporuyla sevk edilir.
H13 ve H14 Filtre Farkı: Karşılaştırma Tablosu
H13 ile H14 filtre arasındaki temel fark, MPPS’teki izin verilen partikül geçirgenliğidir; fiziksel görünüm, boyut ve montaj şekli çoğu zaman aynıdır. Bu yüzden farkı etiket ve test raporu üzerinden okumak gerekir.
| Kriter | H13 filtre | H14 filtre |
|---|---|---|
| MPPS’te integral verim | En az %99,95 | En az %99,995 |
| İzin verilen integral geçirgenlik | En fazla %0,05 | En fazla %0,005 (H13’ün onda biri) |
| ISO 29463 karşılığı | ISO 35 H | ISO 45 H |
| Tipik kullanım | Türbülanslı akışlı destek alanları, birçok hijyenik uygulama | Tek yönlü akışlı kritik bölgeler, sıkı sınıflı alanlar |
| Basınç kaybı | Medya ve plise derinliğine bağlı; üretici föyüne göre | Aynı boyutta genellikle daha yüksek olabilir; üretici föyüne göre |
| Sahada doğrulama | Montaj sonrası sızdırmazlık (kaçak) testi her iki sınıf için de uygulanır | |
Tablodaki verim değerleri filtrenin fabrikadaki performansını anlatır. Sahadaki gerçek performans, filtrenin kasaya oturuşuna, contanın durumuna ve montaj sırasında medyaya zarar gelip gelmediğine bağlıdır; bu yüzden montaj sonrası test sınıf seçimi kadar önemlidir.
Hangi Temiz Oda Sınıfında H14 Filtre Kullanılır?
H14 filtre çoğunlukla tek yönlü hava akışının istendiği ISO 5 ve daha sıkı sınıflı kritik bölgelerde tercih edilir; H13 ise ISO 7 ve ISO 8 gibi türbülanslı akışlı alanlarda sıkça yeterli görülür. Ancak bu bir kural değil, sektörde yaygın bir eğilimdir: ISO 14644-1 oda sınıfını havadaki partikül konsantrasyonuyla tanımlar, hangi filtre sınıfının kullanılacağını belirlemez. Seçim, tasarımda proses riski, hava miktarı ve filtre kademeleri birlikte değerlendirilerek yapılır.
Karar verilirken sıklıkla göz önüne alınan durumlar şunlardır:
- Açık steril ürünün bulunduğu aseptik dolum ve benzeri kritik bölgeler
- LAF kabini, RABS veya izolatör gibi tek yönlü akış üreten ekipmanlar
- Ürün yüzeyine konan partikülün doğrudan kalite sorunu yarattığı elektronik uygulamaları
- Müşteri şartnamesi veya kurum içi standartta sınıfın açıkça belirtildiği projeler
- Mevcut H13 filtrelerle hedef sınıfın sınırda kaldığı ve risk değerlendirmesinin iyileştirme istediği alanlar
İlaç tarafında EU GMP Annex 1 filtrelerin kurulum sonrası ve periyodik olarak kaçak testine tabi tutulmasını bekler; filtre sınıfı ise tesisin kontaminasyon kontrol stratejisi içinde gerekçelendirilir. Hastane uygulamalarında hangi sınıfın isteneceği ilgili teknik şartnameler ve kurumun kendi gereksinimleriyle belirlenir.

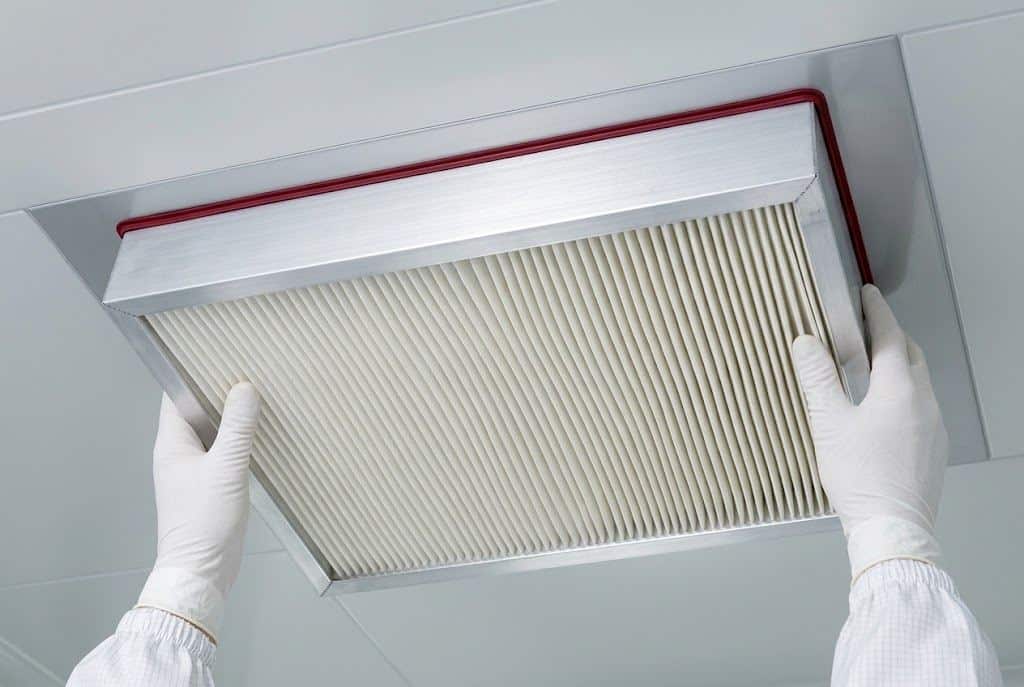

Terminal HEPA Montajında H14 Filtre ve Sızdırmazlık
Terminal HEPA, filtrenin santralde değil, havanın odaya girdiği noktada, yani tavandaki kasada veya difüzörde bulunmasıdır. Bu düzen, kanal içinde oluşabilecek kirliliğin odaya taşınmasını önler ve H14 filtre performansının doğrudan oda tarafında test edilebilmesini sağlar. Kasada conta veya jel sızdırmazlık, sıkma mekanizması ve test için kullanılan aerosol ölçüm portu gibi detaylar filtre sınıfı kadar belirleyicidir.
Montajdan sonra filtre yüzeyi, çerçeve ve kasa birleşimi aerosol ile taranarak kaçak testi yapılır. Ölçüm yöntemleri ISO 14644-3 gibi test standartlarında tarif edilir; testin nasıl yürütüldüğü ve raporlandığı HEPA filtre sızdırmazlık testi sayfasında anlatılıyor. Kaçak bulunan bir HEPA 14 filtre, kâğıt üzerindeki verimi ne olursa olsun, sahada o verimi sağlamaz.
Yaygın Uygulamalar ile Med Makina Yaklaşımı
Sahada sık görülen eğilim, filtre sınıfını “en yüksek olan en iyisidir” düşüncesiyle seçmek ve kararı fan kapasitesiyle birlikte ele almamaktır. Med Makina ise H13 veya H14 filtre kararını oda sınıfı, hava miktarı, basınç kaybı ve test planıyla birlikte verir:
- Sınıf seçimi: Yaygın uygulamada tüm tesise tek sınıf uygulanır; Med Makina yaklaşımında kritik bölge ile destek alanları ayrı değerlendirilir.
- Fan ve santral uyumu: Filtre değişikliği çoğu zaman fan kontrolü yapılmadan yapılır; burada yeni basınç kaybının santral ve FFU kapasitesine etkisi önceden hesaplanır.
- Kasa ve conta: Filtre değiştirilirken kasa aynı bırakılır; Med Makina kasa, conta ve sıkma detayını da kontrol listesine alır.
- Doğrulama: Test ayrı bir firmaya bırakılır; burada montaj ve sızdırmazlık testi aynı ekip içinde planlanır ve raporlanır.
Filtre Değişikliğini Sistemle Birlikte Planlamak
H13’ten H14’e geçiş ya da yeni bir terminal filtre düzeni, yalnızca filtre siparişiyle bitmez; fan kapasitesi, kasa uyumu ve test takvimi aynı anda ele alınmalıdır. Mevcut filtre listesi ve son test raporları üzerinden yapılacak bir inceleme, geçişin gerekli olup olmadığını ve hangi kapsamda yapılacağını netleştirir.
H14 Filtre Seçiminde Süreç Adımları
Doğru filtre sınıfı, ürün kataloğundan değil, alanın risk ve hava tasarımından çıkar. Med Makina projelerinde izlenen akış şu sırayla ilerler:
- Alan ve risk tanımı: Oda sınıfı, akış rejimi ve açık ürün bulunan noktalar belirlenir.
- Filtre kademeleri: Ön filtre, ara filtre ve terminal filtre zinciri birlikte kurgulanır.
- Sınıf ve boyut seçimi: H13 veya H14 filtre, hava miktarı ve kasa ölçüsüne göre seçilir; basınç kaybı üretici föyünden kontrol edilir.
- Fan kapasitesi kontrolü: Başlangıç ve son basınç kaybı santral veya FFU kapasitesiyle karşılaştırılır.
- Montaj: Kasa, conta ve sıkma detayı kontrol edilerek filtreler yerleştirilir.
- Test ve raporlama: Sızdırmazlık testi, hava debisi veya hızı ve partikül sayımı yapılır.
- İzleme ve değişim: Fark basınç takibi ve periyodik testlerle filtre ömrü izlenir.
Bu adımların her biri bir sonrakini etkiler. Örneğin fan kapasitesi kontrolü atlanırsa, daha yüksek basınç kaybıyla çalışan filtreler oda hava debisini düşürebilir ve hedef sınıfa ulaşmak zorlaşır.
HEPA 14 Filtre Seçiminde Sık Hatalar ve Doğru Yöntem
H13 ve H14 filtre kaynaklı sorunların önemli bir bölümü sınıf seçiminden değil, filtrenin sisteme nasıl yerleştirildiğinden çıkar. Sahada tekrar eden hatalar ve doğru karşılıkları şunlardır:
- Sınıfı yükseltip fanı kontrol etmemek: Doğrusu, yeni filtrenin basınç kaybını fan eğrisiyle karşılaştırmak ve gerekirse fan ayarını güncellemektir.
- Etiketi test raporu yerine koymak: Filtrenin seri numarasına ait test raporu teslim dosyasında bulunmalıdır.
- Ön filtreyi ihmal etmek: Zayıf ön filtreleme terminal filtrenin ömrünü kısaltır; kademeler birlikte planlanmalıdır.
- Montajda medyaya dokunmak: Plise yüzeye temas, gözle görülmeyen hasarlar oluşturabilir; filtre çerçevesinden tutulmalıdır.
- Kaçak testini atlamak: Her filtre değişiminden sonra sızdırmazlık testi tekrarlanmalıdır.
Bu hataların ortak noktası, filtrenin tek başına bir ürün gibi ele alınmasıdır. Oysa terminal filtre, kasası, contası, fanı ve test rejimiyle birlikte çalışan bir sistemin parçasıdır.
H14 Filtre Maliyetini Etkileyen Kriterler
H14 filtre maliyeti yalnızca filtrenin birim fiyatıyla sınırlı değildir; kasa, montaj, enerji ve test kalemleri toplam bütçeyi belirler. Teklifler karşılaştırılırken aşağıdaki kalemlerin aynı kapsamda olup olmadığına bakılması gerekir.
| Kriter | Maliyete etkisi |
|---|---|
| Filtre sınıfı ve boyutu | Sınıf, ölçü, plise derinliği ve medya alanı birim maliyeti belirler. |
| Filtre adedi | Tavan kaplama oranı ve oda sayısı toplam adedi doğrudan etkiler. |
| Kasa ve sızdırmazlık tipi | Contalı veya jel sızdırmazlıklı kasa, test portu ve oda tarafından değişim imkânı. |
| Fan ve enerji | Basınç kaybı arttıkça fan enerjisi ve gerekirse fan revizyonu gündeme gelir. |
| Ön filtreleme düzeni | İyi kurgulanmış kademeler terminal filtre değişim sıklığını azaltır. |
| Test ve raporlama | Sızdırmazlık testi, debi ölçümü ve partikül sayımının kapsamı. |
İlk yatırımda daha ekonomik görünen bir filtre, daha kısa ömür veya daha yüksek enerji tüketimiyle toplam maliyeti artırabilir. Filtre seçenekleri ve kasa tipleri için filtre ürün sayfası incelenebilir.
İstanbul Merkezli Filtre Uygulama ve Test Hizmeti
Med Makina’nın merkezi ve atölyesi İstanbul Sancaktepe’dedir; filtre değişimi, terminal kasa uygulaması ve sızdırmazlık testleri İstanbul başta olmak üzere Kocaeli, Bursa, Çerkezköy, Ankara ve Türkiye genelindeki projelerde yürütülür. İlaç, medikal, kozmetik, gıda ve elektronik tesislerinin yoğunlaştığı sanayi bölgelerinde planlı duruşlara uyumlu çalışma takvimi oluşturulabilir.
2012’den Beri Hijyenik İklimlendirme ve Validasyon Deneyimi
Med Makina 2012’den bu yana temiz oda ve hijyenik iklimlendirme alanında projelendirme, üretim ve uygulama yapar. Panel, kapı ve mekanik ekipman kendi atölyesinde imal edilir; tasarım, üretim, montaj ve validasyon aynı ekip tarafından koordine edildiğinden H14 filtre seçimi, kasa detayı ve test sonucu arasında kopukluk oluşmaz. Kurulum sonrasında bakım, servis ve revalidasyon hizmetleriyle filtrelerin durumu ve sızdırmazlığı düzenli olarak raporlanır.
Sıkça Sorulan Sorular
HEPA 14 filtre nedir, H14 ile aynı şey mi?
Evet, aynı sınıfı anlatır. EN 1822’ye göre H14 olarak sınıflandırılan filtre, en zor tutulan partikül boyutunda en az %99,995 integral verim sağlar ve piyasada HEPA 14 filtre olarak da anılır.
H13 ve H14 filtre arasındaki fark nedir?
Fark, en zor tutulan partikül boyutundaki verimdir: H13 için en az %99,95, H14 için en az %99,995. Buna göre H14’ün izin verdiği partikül geçirgenliği H13’ün onda biri düzeyindedir.
Temiz odada H14 filtre zorunlu mu?
ISO 14644-1 filtre sınıfı belirlemez; oda sınıfını havadaki partikül konsantrasyonuyla tanımlar. H14 filtre çoğunlukla tek yönlü akışlı kritik bölgelerde tercih edilir, ancak nihai karar proses riski ve tasarım üzerinden verilir.
H13 filtre yerine H14 takılabilir mi?
Ölçü ve kasa uyumluysa H14 filtre takılabilir; ancak daha yüksek basınç kaybı ihtimaline karşı fan kapasitesi kontrol edilmeli ve montaj sonrasında sızdırmazlık testi tekrarlanmalıdır. Kontrol yapılmadan yapılan değişim oda hava debisini düşürebilir.
HEPA 14 filtre ne zaman değiştirilir?
H14 filtre değişimi için sabit bir süre verilemez; fark basınç değerinin üreticinin belirttiği son basınç kaybına yaklaşması, sızdırmazlık testinde giderilemeyen kaçak bulunması veya fiziksel hasar başlıca göstergelerdir. Ön filtrelemenin kalitesi de filtre ömrünü doğrudan etkiler.
EN 1822 ile ISO 29463 arasındaki ilişki nedir?
İki standart da verimi en zor tutulan partikül boyutunda ölçme mantığına dayanır. ISO 29463 daha ayrıntılı sınıf basamakları kullanır; ISO 35 H genellikle H13’ün, ISO 45 H ise H14’ün karşılığı olarak anılır.
HEPA 14 filtre maliyeti neye göre değişir?
Filtre boyutu, plise derinliği, kasa ve sızdırmazlık tipi, adet ve test kapsamı belirleyici kalemlerdir. Toplam maliyet değerlendirilirken enerji tüketimi ve değişim sıklığı da hesaba katılmalıdır.
Montaj sonrası H14 filtre nasıl test edilir?
Filtrenin önüne kontrollü bir test aerosolü verilir ve oda tarafında filtre yüzeyi, çerçeve ve kasa birleşimi fotometre veya partikül sayıcıyla taranır. Kaçak bulunursa conta, sıkma veya filtre değişimiyle giderilir ve test tekrarlanır.
Filtre Sınıfı, Değişim veya Kaçak Testi İçin Destek
H13 ile H14 arasındaki farkı kendi tesisi özelinde değerlendirmek isteyen ekipler sorularını iletebilir; farklı filtre tekliflerini kıyaslayanlar kasa, basınç kaybı ve test kapsamını Med Makina ile birlikte gözden geçirebilir. Filtre değişimi veya sızdırmazlık testi planlanan tesisler için saha programı WhatsApp ya da telefonla hemen oluşturulabilir.
