Laminer Akış (Laminar Flow) Nedir? Türbülanslı Akıştan Farkı

Laminer akış, bir akışkanın birbirine karışmayan paralel katmanlar hâlinde, düzenli ve öngörülebilir biçimde ilerlemesidir; İngilizce literatürdeki karşılığı laminar flow’dur. Temiz oda mühendisliğinde kavram, filtrelenmiş havanın kritik çalışma bölgesini tek bir yönde ve olabildiğince düzgün bir hızla süpürerek partikülü ürün alanından uzaklaştırması anlamında kullanılır. Karşıt kavram olan türbülanslı akışta ise hava girdaplar oluşturur, oda havasıyla karışır ve kirliliği seyrelterek azaltır.

Bu yazı, iki akış rejimi arasındaki farkı akışkanlar mekaniği ile temiz oda uygulaması arasında köprü kurarak anlatıyor. Reynolds sayısının ne ifade ettiği, ISO 5 ve Grade A bölgelerinde tek yönlü hava akışının neden beklendiği, bu akışın LAF kabini ya da fan filtre üniteleriyle nasıl kurulduğu ve sahada hangi testlerle doğrulandığı ayrı başlıklarda ele alınıyor.

Laminer Akış Nedir?

Laminer akış nedir sorusunun teknik cevabı şudur: akışkan parçacıklarının birbirine paralel yörüngelerde hareket ettiği, katmanlar arasında belirgin karışmanın görülmediği akış rejimidir. Bu rejimde hız profili zamanla dalgalanmaz ve bir noktadaki akış davranışı büyük ölçüde öngörülebilir. Terim Latince “lamina” (ince tabaka) kökünden gelir ve Türkçede hem “laminer” hem “laminar” yazımıyla kullanılır.

Musluktan yavaş akan suyun cam gibi pürüzsüz görünmesi bu rejime iyi bir örnektir; debi artırıldığında su bulanıklaşır, dalgalanır ve türbülanslı hâle geçer. Hava için de aynı fizik geçerlidir, ancak havanın viskozitesi düşük olduğundan tam anlamıyla düzenli bir rejim ancak düşük hızlarda veya dar kesitlerde kendiliğinden oluşur.

Laminer ve Türbülanslı Akış Arasındaki Fark

İki rejim arasındaki temel fark, akışkan katmanlarının birbirine karışıp karışmamasıdır. Düzenli rejimde katmanlar paralel ilerler; türbülanslı akışta ise düzensiz girdaplar, hız ve basınç dalgalanmaları oluşur ve akışkan kesit boyunca sürekli karışır. Temiz oda açısından bu fark, partikülün ya doğrudan süpürülmesi ya da oda havasına dağılıp seyreltilmesi anlamına gelir.

Kriter	Laminer akış	Türbülanslı akış
Katman hareketi	Paralel, birbirine karışmayan katmanlar	Girdaplı, sürekli karışan hareket
Hız profili	Zamana göre kararlı	Anlık dalgalanmalar içerir
Partikül davranışı	Kaynaktan akış yönünde uzaklaştırılır	Oda hacmine dağılır, temiz havayla seyreltilir
Temiz odadaki adı	Tek yönlü hava akışı (unidirectional airflow)	Tek yönlü olmayan hava akışı
Tipik kullanım	ISO 5 / Grade A kritik bölgeler	ISO 7 ve ISO 8 destek alanları
Hava miktarı ihtiyacı	Korunan kesit boyunca yüksek	Hedef sınıfa ve iç yüke göre belirlenir

Reynolds Sayısı Akış Rejimini Nasıl Belirler?

Reynolds sayısı, bir akıştaki atalet kuvvetlerinin viskoz kuvvetlere oranını gösteren boyutsuz bir büyüklüktür ve laminer akışın ne zaman türbülansa döneceğini öngörmek için kullanılır. Hız, karakteristik uzunluk ve akışkan yoğunluğu arttıkça değer büyür; viskozite arttıkça küçülür. Düşük değerlerde viskoz kuvvetler baskındır ve akış düzenli kalır, yüksek değerlerde atalet kuvvetleri öne çıkar ve girdaplar başlar.

Geçiş eşiği için ders kitaplarında boru içi akışa ait yaklaşık değerler verilir; ancak genel kabul gören yaklaşık değerler kaynaklara, akış geometrisine ve giriş koşullarına göre değişir ve açık bir odadaki hava hareketine doğrudan uygulanamaz. Temiz oda tasarımında Reynolds sayısı bir hesap aracından çok, havanın neden kolayca türbülansa geçtiğini anlamaya yardım eden bir kavram olarak değerlidir.

Temiz Odalarda Laminer Akış: Tek Yönlü Hava Akışı Kavramı

Temiz odalarda laminer akış denildiğinde kastedilen, akışkanlar mekaniğindeki kusursuz rejim değil, ISO 14644 terminolojisindeki tek yönlü hava akışıdır (unidirectional airflow). Bu akışta filtrelenmiş hava, korunan bölgenin tüm kesitinden tek yönde, yaklaşık paralel akım çizgileriyle ve kararlı bir hızla geçer. ISO 14644-1 ve serinin diğer bölümleri eski “laminar flow” ifadesi yerine bu terimi kullanır; oda ölçeğindeki hava hareketinin fiziksel olarak tam laminer olmaması bu tercihin temel gerekçesi olarak kabul edilir.

Pratikteki amaç, HEPA filtreden çıkan temiz havanın kritik noktaya ulaşana kadar kirlenmemesi ve açık ürünün çevresinde oluşan partikülün hava tarafından hızla aşağıya ya da yana taşınmasıdır. EU GMP Annex 1 bu fikri, filtreden çıkıp ürüne kesintisiz ulaşan “ilk hava” (first air) kavramıyla ifade eder; hava ile ürün arasına giren her el, alet veya ekipman bu temiz hava perdesini bozabilir.

Temiz Oda Hava Akış Rejimleri: Tek Yönlü, Türbülanslı ve Karma

Temiz oda hava akış rejimi üç ana gruba ayrılır ve laminer akış bunlardan yalnızca biridir; seçim, korunacak bölgenin kritikliğine göre yapılır. Her rejim farklı hava miktarı, tavan düzeni ve dönüş havası yerleşimi gerektirir:

• Tek yönlü (laminer) akış: Hava tavandan tabana (dikey) ya da bir duvardan karşı duvara (yatay) düzenli biçimde akar. Partikül oluştuğu noktadan en kısa yoldan uzaklaştırılır; kritik bölgelerde tercih edilir.
• Tek yönlü olmayan (türbülanslı) akış: Hava tavandaki HEPA difüzörlerden odaya verilir, oda havasıyla karışır ve kirlilik seyreltilerek azaltılır. Performans hava değişim sayısına, difüzör ve dönüş menfezi yerleşimine bağlıdır.
• Karma akış: Odanın genel alanı türbülanslı akışla beslenirken kritik noktaların üzerine tek yönlü akış sağlayan kabin, laminer tavan veya fan filtre ünitesi yerleştirilir. İlaç ve medikal üretimde sık karşılaşılan düzenlerden biridir.

Türbülanslı rejimin “kötü” bir seçenek olduğu düşünülmemelidir. ISO 7 ve ISO 8 sınıfındaki destek alanları genellikle bu rejimle ve makul enerji tüketimiyle hedeflenen sınıfı sağlar; tek yönlü akışı bütün odaya yaymak ise çoğu durumda gereksiz hava miktarı ve işletme maliyeti anlamına gelir.

Laminer Akış Hangi Bölgelerde Gerekir? ISO 5 ve Grade A

Laminer akış, açık steril ürünün, steril kapların veya ürün temas yüzeylerinin ortama maruz kaldığı kritik bölgelerde gerekir. EU GMP Annex 1, Grade A bölgesinde tek yönlü hava akışı bekler; bu bölgeler partikül açısından ISO 5 düzeyine karşılık gelir. Tek yönlü akışın tipik olarak kurulduğu noktalar şunlardır:

• Aseptik dolum ve kapatma istasyonları
• Steril kapak, tıpa ve şişe gibi bileşenlerin açıkta taşındığı bölgeler
• Açık ürün transferi, tartım ve numune alma noktaları
• Elektronik ve optik üretimde hassas yüzeylerin açıkta işlendiği tezgâhlar

Annex 1’de Grade A için hava hızına ilişkin bir rehber değer yer alır; değerin kendisi ve ölçüm konumu için resmî metne bakılmalı, tasarım bu değere ve proses risk değerlendirmesine göre gerekçelendirilmelidir. Sınıf gereksinimlerinin tamamı ISO 5 temiz oda yazısında ayrıca ele alınıyor. Elektronik uygulamalarda hedef, mikroorganizmadan çok ürün yüzeyine konan partikülü önlemektir.

Laminer Akış Nasıl Sağlanır? LAF Kabini, FFU ve Laminer Tavan

Tek yönlü akış, HEPA filtreli bir hava kaynağının korunan alanın tamamını kaplayacak biçimde yerleştirilmesi ve havanın karşı yüzeyden kontrollü olarak geri alınmasıyla sağlanır. Uygulamada dört çözüm öne çıkar:

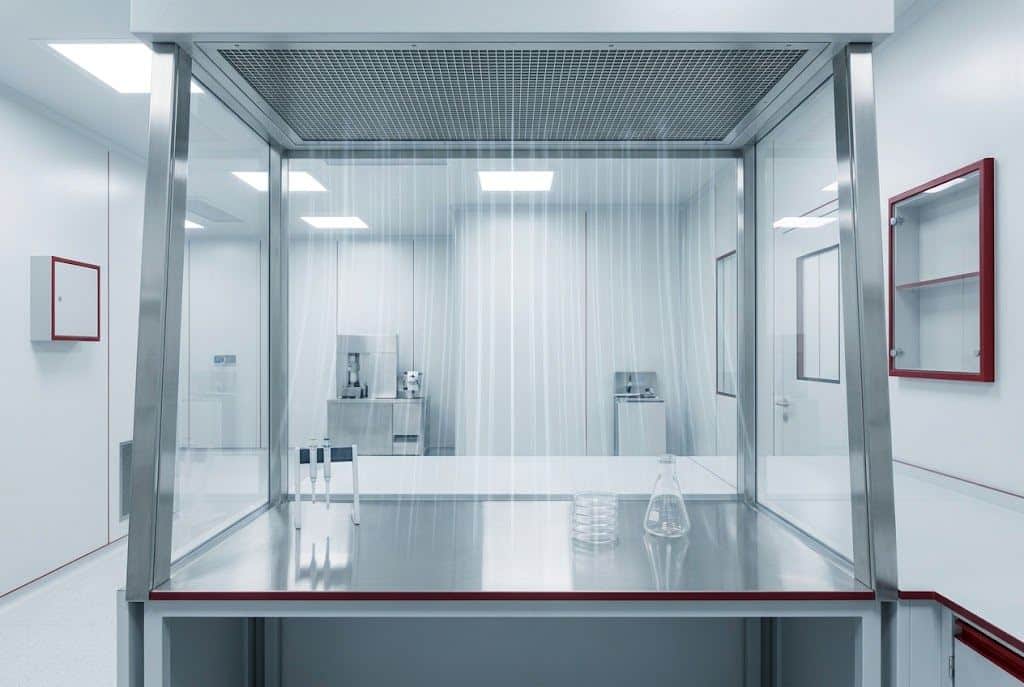

• LAF kabini: Kendi fanı ve HEPA filtresiyle belirli bir çalışma yüzeyini koruyan yerel ünitedir. Kabin tipleri ve seçim kriterleri LAF kabini rehberinde ayrıntılı anlatılır.
• Fan filtre ünitesi (FFU): Tavan ızgarasına modüler olarak yerleştirilen, fanı ve filtresi bir arada olan ünitedir. Yan yana dizilen fan filtre üniteleri daha geniş bir alanda tek yönlü akış oluşturabilir.
• Laminer akış tavanı: Klima santralinden beslenen, geniş filtre yüzeyi ve hava dağıtım elemanıyla dolum hattı gibi kritik hatların üzerinde sürekli bir temiz hava alanı oluşturan tavan sistemidir.
• RABS ve izolatör: Tek yönlü akışı fiziksel bariyerle birleştirerek operatörü kritik bölgeden ayırır; yüksek riskli aseptik proseslerde tercih edilir.

Hangi çözümün seçileceği; korunacak alanın büyüklüğüne, operatör müdahalesinin sıklığına, tavan yüksekliğine ve odanın arka plan sınıfına göre belirlenir. Yerel bir kabin küçük hacimli işlerde ekonomik olabilirken sürekli çalışan bir dolum hattı genellikle hat boyunca kesintisiz bir laminer akış bölgesi ister.

Laminer Akış Sahada Nasıl Doğrulanır? Hız Ölçümü ve Duman Testi

Tek yönlü akışın çizimdeki performansı sahada iki temel yöntemle doğrulanır: filtre yüzeyinde veya çalışma seviyesinde hava hızı ve homojenlik ölçümü ile hava akış görselleştirme testi. Ölçüm yöntemleri ISO 14644-3 gibi test standartlarında tarif edilir, kabul kriterleri ise tasarım belgesinde ve kalifikasyon protokolünde önceden yazılır.

Duman testinde görünür bir sis kaynağı kritik bölgeye bırakılır ve akım çizgilerinin ürün üzerinden yön değiştirmeden indiği, ölü bölge veya geri dönüş oluşmadığı video ile kayıt altına alınır. Operatör müdahaleleri de bu çalışmada canlandırılır, çünkü düzenli hava perdesini en çok bozan unsur insan hareketidir. Yöntem ve raporlama ayrıntıları için hava akış görselleştirme ve duman testi yazısı incelenebilir.

Yaygın Uygulamalar ile Med Makina Yaklaşımının Kıyası

Piyasada sık rastlanan yaklaşım, laminer akışı bir cihaz satın alma kararı olarak ele almak ve kabini ya da FFU’yu mevcut odaya sonradan eklemektir. Med Makina ise tek yönlü akış bölgesini oda basınçlandırması, dönüş havası yerleşimi ve proses akışıyla birlikte, proje aşamasında kurgular. Farklar dört noktada belirginleşir:

• Konum kararı: Yaygın uygulamada ünite tavanda boş yer bulunan noktaya konur; Med Makina yaklaşımında ürünün açık kaldığı noktalar ve operatör pozisyonları çizim üzerinde işaretlenerek konum belirlenir.
• Dönüş havası: Menfezler çoğu zaman mimari düzene göre yerleştirilir; burada ise dönüş havası, laminer akışı kritik bölgeden alçak seviyede uzaklaştıracak biçimde planlanır.
• Doğrulama: Hız genellikle devreye almada tek sefer ölçülür; Med Makina kalifikasyon protokolünde hız, homojenlik ve görselleştirmeyi birlikte ele alır.
• Sorumluluk: Panel, kapı ve mekanik ekipman farklı tedarikçilerden gelebilir; Med Makina bu ekipmanı kendi atölyesinde üretir, tasarım, montaj ve validasyonu aynı ekip içinde koordine eder.

Laminer Akış Projesinde Süreç Adımları

Bir laminer akış projesi, prosesin risk değerlendirmesiyle başlar ve kalifikasyon raporuyla tamamlanır. Her adımın çıktısı bir sonrakinin girdisidir ve laminer akış bölgesinin sınırları ilk iki adımda netleşir:

1. İhtiyaç tanımı: Açık ürünün bulunduğu işlemler, operatör müdahaleleri ve hedef sınıf kullanıcı gereksinimleri olarak yazılır.
2. Keşif: Tavan yüksekliği, mevcut klima santrali kapasitesi, dönüş havası imkânları ve ekipman yerleşimi yerinde incelenir.
3. Tasarım: Tek yönlü bölgenin sınırları, hava miktarı, filtre yerleşimi, basınç kademesi ve dönüş kanalları 3D model üzerinde çözülür.
4. İmalat ve tedarik: Panel, kapı ve mekanik ekipman ölçüye göre üretilir; filtre ve fan grupları proje şartnamesine göre seçilir.
5. Montaj ve devreye alma: Hava balansı yapılır, hızlar ilk kez ölçülür, gerekli ayarlamalar tamamlanır.
6. Kalifikasyon: HEPA sızdırmazlık testi, hız ve homojenlik ölçümü, duman testi, partikül sayımı ve basınç farkı ölçümleri raporlanır.
7. İşletme ve revalidasyon: Filtre değişimi, yerleşim değişikliği veya periyodik plan gereği testler tekrarlanır.

Bu sıralamada en çok atlanan adım keşiftir. Tavan boşluğunun yetersizliği ya da dönüş havası için yer bulunamaması, tasarım bittikten sonra fark edildiğinde çözüm seçeneklerini ciddi biçimde daraltır.

Laminer Akışta Sık Yapılan Hatalar ve Doğru Yöntem

Laminer akış sistemlerinde görülen sorunların önemli bir bölümü ekipman kusurundan değil, akışı bozan yerleşim ve kullanım alışkanlıklarından kaynaklanır. Sahada tekrar eden hatalar ve doğru karşılıkları şöyle sıralanabilir:

• Filtre ile ürün arasına ekipman koymak: Doğrusu, kritik noktanın üzerinde hava yolunu kesen hiçbir yüzey bırakmamak ve operatör hareketlerini akış yönünün aşağısında tutmaktır.
• Dönüş havasını yalnız tavandan almak: Tek yönlü bölgede hava alçak seviyeden geri alınmadığında akım çizgileri yukarı kıvrılır ve partikül ürün seviyesine geri döner.
• LAF kabinini içi steril bir kutu gibi görmek: Kabin; arka plan odanın sınıfı, giyinme disiplini ve dezenfeksiyon programıyla birlikte değerlendirilmelidir.
• Hızı tek noktadan ölçmek: Homojenlik ancak yüzey boyunca dağıtılmış ölçüm noktalarıyla görülebilir.
• Isı kaynaklarını hesaba katmamak: Motorlar, aydınlatma ve ısıtılan ekipmanın oluşturduğu yükselen hava laminer akışı bozabilir.
• Değişiklikten sonra test yapmamak: Filtre değişimi veya ekipman yerleşimi değiştiğinde hız ve görselleştirme testleri tekrarlanmalıdır.

Bu listedeki maddelerin çoğu, tasarım ekibiyle kullanıcı ekibin erken aşamada aynı masaya oturmasıyla önlenebilir. Operatörün gerçek çalışma hareketleri bilinmeden yapılan yerleşim, devreye almadan sonra en sık düzeltilen konudur.

Laminer Akış Sistemlerinin Maliyetini Etkileyen Kriterler

Laminer akış sistemi maliyeti tek bir birim fiyatla ifade edilemez; korunan alanın büyüklüğü, seçilen çözüm tipi ve mevcut altyapının durumu bütçeyi birlikte belirler. Teklifler karşılaştırılırken aşağıdaki kalemlerin aynı kapsamla ele alınıp alınmadığına bakılması gerekir.

Kriter	Maliyete etkisi
Korunan alanın boyutu	Tek yönlü kesit büyüdükçe filtre yüzeyi, fan kapasitesi ve hava miktarı artar.
Çözüm tipi	Yerel kabin, FFU dizisi, laminer tavan veya bariyerli sistem farklı yatırım ve işletme profili taşır.
Arka plan oda sınıfı	Çevreleyen odanın sınıfı, klima santrali ve filtre kademelerini doğrudan etkiler.
Mevcut altyapı	Tavan boşluğu, kanal güzergâhı ve santral kapasitesi yetersizse revizyon kapsamı genişler.
Enerji ve işletme	Sürekli çalışan fanlar ve filtre değişimleri yaşam döngüsü maliyetinin önemli bir parçasıdır.
Otomasyon ve izleme	Hız, basınç ve partikül izleme ile alarm altyapısı kapsamı değiştirir.
Kalifikasyon kapsamı	Duman testi, hız homojenliği ve partikül sayımı gibi testlerin sayısı ve raporlama düzeyi.

Yalnızca ilk yatırım tutarına bakmak yanıltıcı olabilir. Gereğinden geniş tutulan bir tek yönlü bölge, yıllar boyunca daha yüksek fan enerjisi ve daha sık filtre değişimi olarak geri döner; doğru boyutlandırma ilk yatırım kadar işletme bütçesini de korur.

İstanbul Merkezli Saha Deneyimi ve Türkiye Geneli Hizmet

Med Makina’nın merkezi ve atölyesi İstanbul Sancaktepe’dedir; laminer akış ve temiz oda projeleri İstanbul’un yanı sıra Kocaeli, Bursa, Çerkezköy ve Ankara başta olmak üzere Türkiye genelinde yürütülür. İlaç, medikal cihaz, kozmetik ve elektronik üretiminin yoğunlaştığı organize sanayi bölgelerinde keşif ve saha ekibinin hızlı erişimi, özellikle çalışan tesislerde yapılan revizyonlarda planlamayı kolaylaştırır.

Atölyenin merkeze yakın olması, ölçüye göre üretilen panel ve mekanik parçaların sahaya kısa sürede ulaşmasını ve montaj sırasında çıkan küçük uyarlamaların hızla karşılanmasını sağlar. Şehir dışındaki projelerde de aynı ekip keşiften validasyona kadar süreci takip eder.

2012’den Beri Tasarım, İmalat ve Validasyonda Tek Ekip

Med Makina 2012’den bu yana temiz oda ve hijyenik iklimlendirme alanında projelendirme, üretim ve uygulama yapar. Panel, kapı ve mekanik ekipman kendi atölyesinde imal edilir; tasarım, üretim, saha montajı ve validasyon aynı ekip tarafından koordine edildiği için laminer akış bölgesinde ortaya çıkan bir sorunun sorumluluğu taraflar arasında dağılmaz.

Kurulum sonrasında bakım, servis ve revalidasyon hizmetleriyle sistemin performansı izlenir. Hız ölçümleri, HEPA sızdırmazlık testleri ve partikül sayımları denetimlerde kullanılabilecek düzende raporlanır; filtre değişimi veya yerleşim değişikliği gibi durumlarda testlerin hangi kapsamda tekrarlanacağı önceden planlanır.

Sıkça Sorulan Sorular

Laminer akış ile türbülanslı akış arasındaki fark nedir?

Laminer akışta akışkan katmanları birbirine karışmadan paralel ilerler; türbülanslı rejimde ise girdaplar oluşur ve akışkan sürekli karışır. Temiz odada birincisi partikülü doğrudan süpürür, ikincisi oda havasını seyrelterek temizler.

Laminar flow ile laminer akış aynı kavram mı?

Evet, İngilizce “laminar flow” ifadesinin Türkçe karşılığıdır. Temiz oda standartları ise bu ifade yerine daha doğru bulunan “tek yönlü hava akışı” (unidirectional airflow) terimini kullanır.

Temiz odada laminer akış hızı ne olmalı?

Tek bir evrensel değer yoktur; laminer akış hızı, proses riskine ve uygulanan mevzuata göre tasarımda belirlenir. İlaç üretiminde Grade A için Annex 1’deki rehber değer ve ölçüm konumu resmî metinden kontrol edilmeli, kabul kriteri kalifikasyon protokolüne yazılmalıdır.

Her temiz odada laminer akış gerekir mi?

Gerekmez. ISO 7 ve ISO 8 sınıfındaki alanlar çoğunlukla türbülanslı rejimle tasarlanır; tek yönlü akış yalnız açık ürünün ya da hassas yüzeyin korunması gereken kritik bölgelerde uygulanır.

LAF kabini ile laminer akış tavanı arasındaki fark nedir?

LAF kabini kendi fanı ve filtresiyle çalışan, belirli bir çalışma yüzeyini koruyan yerel bir laminer akış ünitesidir. Tavan sistemi ise genellikle klima santralinden beslenir ve bir dolum hattı gibi daha geniş bir alanın üzerinde sürekli temiz hava bölgesi oluşturur.

Laminer akış hangi testlerle doğrulanır?

Başlıca testler hava hızı ve homojenlik ölçümü, hava akış görselleştirme (duman) testi, HEPA filtre sızdırmazlık testi ve partikül sayımıdır. Test yöntemleri ISO 14644-3 gibi standartlara, kabul kriterleri ise proje tasarım belgesine dayanır.

Dikey mi yatay laminer akış mı tercih edilmeli?

Dikey laminer akış, partikülü yukarıdan aşağı taşıdığı ve operatör hareketinden daha az etkilendiği için kritik bölgelerde sık kullanılır. Yatay akış bazı tezgâh uygulamalarında avantajlıdır; ancak havanın önce geçtiği yüzeylerin arkadaki işi etkileyebileceği dikkate alınmalıdır.

Mevcut bir temiz odaya laminer akış bölgesi eklenebilir mi?

Çoğu durumda eklenebilir; ancak tavan yüksekliği, klima santralinin ek hava miktarını karşılayıp karşılayamayacağı, dönüş havası imkânları ve oda basınç dengesi önce yerinde incelenir. Karar, bu keşif ve kısa bir tasarım kontrolünün ardından verilir.
