ISO 8 temiz oda, havadaki partikül konsantrasyonu ISO 14644-1 standardındaki Sınıf 8 limitleri içinde tutulan kontrollü üretim alanıdır. Temiz oda sınıfları arasında en yaygın kurulan seviyelerden biri olan ISO Sınıf 8, medikal cihaz montajından kozmetik dolumuna, ilaç tesislerindeki destek alanlarından elektronik ambalaja kadar geniş bir kullanım yelpazesine sahiptir. Teklif taleplerinde ve aramalarda çoğu zaman “iso 8 temiz oda” ya da “class 100000” biçiminde geçen bu seviye, eski terminolojide Class 100.000 olarak anılır.
Bu yazıda ISO 8 temiz oda için tanımlı partikül limitleri, GMP’deki grade D karşılığı, tasarımda dikkat edilen hava, basınç ve yüzey gereksinimleri ile bir üst sınıf olan ISO 7 ile farkı ele alınıyor. Yatırım kararı öncesinde kurulum sürecini, sık yapılan hataları ve maliyeti etkileyen kalemleri görmek isteyen teknik ekipler için kontrol listesi niteliğinde bir çerçeve sunuluyor.
ISO 8 Temiz Oda Hedefini Proses Verisiyle Doğrulamak
Bir alanın gerçekten Sınıf 8 temiz oda seviyesine mi, yoksa daha sıkı ya da daha esnek bir sınıfa mı ihtiyaç duyduğu; ürün riski, müşteri şartnamesi ve mevzuat birlikte okunduğunda anlaşılır. Kısa bir proses tanımı ve yerleşim krokisiyle Med Makina teknik ekibinden sınıf seçimi üzerine görüş alınabilir.
ISO 8 Temiz Oda Nedir?
ISO 8 temiz oda, metreküp başına düşen partikül sayısının ISO 14644-1’de Sınıf 8 için belirlenen üst sınırları aşmadığı, bu durumun ölçümle kanıtlandığı odadır. Sınıflandırma yalnızca havadaki partikülleri esas alır; mikrobiyolojik limitler bu standardın konusu değildir ve gerekiyorsa sektöre özel GMP kurallarından gelir.
Standartta sınıf numarası küçüldükçe oda daha temiz kabul edilir ve sınıf ölçeği onluk bir mantıkla ilerler. Sınıf 8, ölçeğin daha esnek ucunda yer aldığı için hem ilk yatırım hem de işletme maliyeti bakımından birçok üretim alanı için makul bir başlangıç seviyesidir.
ISO 14644-1’e Göre Sınıf 8 Partikül Limitleri
ISO 8 temiz oda için izin verilen azami konsantrasyonlar ISO 14644-1 tablosunda partikül boyutuna göre verilir. Değerler, belirtilen boyuta eşit ve daha büyük partiküllerin metreküpteki toplam sayısını ifade eder:
| Partikül boyutu | ISO 8 temiz oda için azami konsantrasyon (partikül/m³) |
|---|---|
| ≥ 0,5 µm | 3.520.000 |
| ≥ 1 µm | 832.000 |
| ≥ 5 µm | 29.300 |
Sınıflandırma raporunda ölçümün hangi durumda yapıldığı belirtilir: inşa hâli (as-built), dinlenme hâli (at-rest) veya çalışma hâli (operational). GMP kapsamındaki tesislerde grade D için bu limitler dinlenme hâlinde referans alınır; ölçüm lokasyonu sayısı ise odanın alanına göre standarttaki tablodan belirlenir.
Class 100.000, ISO Sınıf 8 ve Grade D Karşılıkları
Class 100.000, yürürlükten kalkmış ABD federal standardı FED-STD-209E’deki sınıf adıdır ve şartnamelerde hâlâ “iso 8 temiz oda” ifadesinin yerine kullanılır. İsim, fit küp başına 0,5 µm ve üzeri 100.000 partikül mantığından gelir; metreküpe çevrildiğinde ISO 8 limitiyle örtüşür.
- ISO Sınıf 8: ISO 14644-1’deki güncel ve uluslararası kabul gören adlandırma.
- Class 100.000: Eski ABD terminolojisi; şartnamelerde görüldüğünde ISO 8 olarak yorumlanır.
- Grade D: EU GMP’de steril ürün üretiminin daha az kritik aşamaları için tanımlanan alan; dinlenme hâlinde partikül limitleri ISO 8 ile eşleşir, çalışma hâli limitleri ise tesis tarafından risk değerlendirmesiyle belirlenir.
Grade D alanlar mikrobiyolojik izleme de gerektirdiğinden, “ISO 8 ile aynı” diye düşünülüp yalnız partikül sayımıyla yetinilmemelidir. Grade eşleştirmesinin ayrıntıları için EU GMP Annex 1 metnine başvurulabilir.
ISO 8 Temiz Oda Hangi Sektörlerde Kullanılır?
ISO 8 temiz oda, ürünün partiküle duyarlı olduğu ancak en sıkı sınıfları gerektirmeyen proseslerde tercih edilir. Aynı zamanda daha üst sınıflı odaların giriş, giyinme ve destek alanı olarak da sıkça planlanır.
- Medikal cihaz montajı ve sonradan sterilize edilecek ürünlerin ambalajlanması
- Kozmetik üretiminde risk değerlendirmesine göre dolum ve ambalaj alanları
- İlaç tesislerinde malzeme hazırlama, ikincil ambalaj ve grade D destek odaları
- Gıda sektöründe yüksek hijyen gerektiren ambalajlama bölümleri
- Elektronik ve optik parçalarda montaj ile muayene alanları
- ISO 7 ve üzeri odaların önündeki giyinme odaları ile hava kilitleri
Hangi sektörde olursa olsun sınıf seçimi, müşterinin veya ilgili mevzuatın talep ettiği seviyeden ve ürün riskinden türetilir. Sınıfların genel mantığı, temiz oda sınıfları rehberinde tüm ölçek üzerinden karşılaştırmalı olarak anlatılıyor.
ISO 8 Temiz Oda Tasarım Gereksinimleri

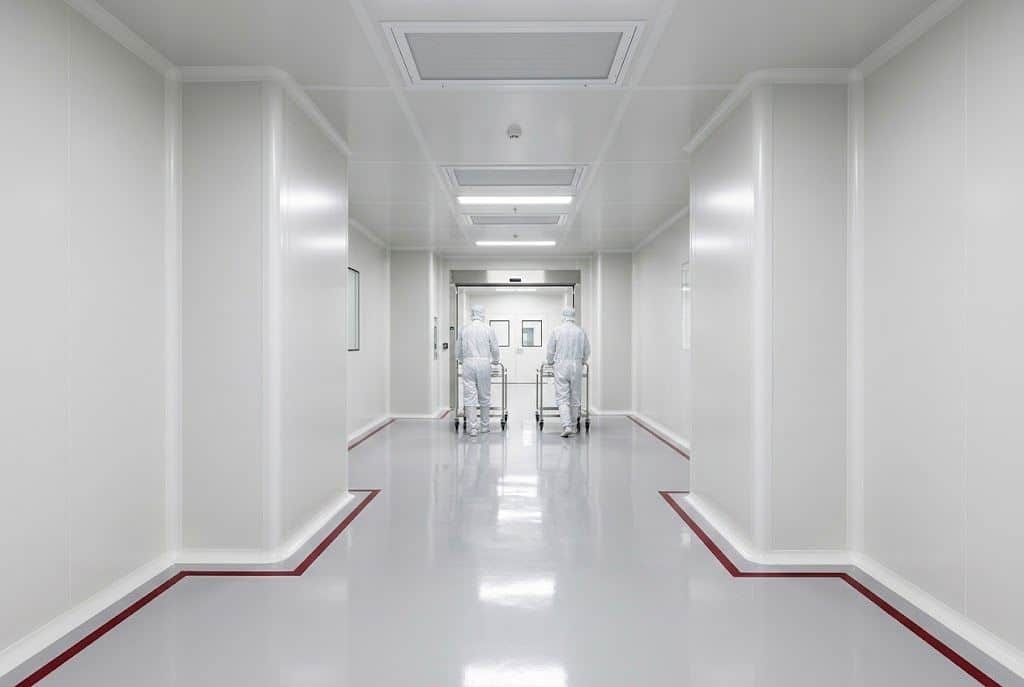

ISO 8 temiz oda tasarımı, partikül limitini yalnızca teslim gününde değil, gündelik üretim koşullarında da koruyacak bir hava ve bina kurgusu gerektirir. Temel gereksinimler şu başlıklarda toplanır:
- HEPA filtre ile besleme: Klima santralinde kademeli ön filtreleme ve odada terminal HEPA filtre difüzörleri ya da fan filtre üniteleri; filtre sınıfı ve kapsaması hesapla belirlenir.
- Hava değişim sayısı: Kesin bir rakam yerine ısı yükü, personel yoğunluğu, proses kaynaklı partikül ve hedeflenen geri kazanım (recovery) süresine göre hesaplanır; sektörde Sınıf 8 için görülen aralıklar üst sınıflara göre belirgin biçimde düşüktür.
- Basınç farkı: Oda, daha kirli çevre alanlara göre pozitif basınçta tutulur; değer tasarımda belirlenir ve kapı üstü göstergelerle izlenir.
- Dönüş havası: Karışık akışlı odalarda dönüş menfezlerinin alçak seviyede konumlanması, partikülün çalışma alanından uzaklaştırılmasına yardımcı olur.
- Yüzeyler: Partikül tutmayan, temizlenebilir panel, kapı ve zemin kaplaması; birleşimlerde sızdırmazlık.
- Sıcaklık ve nem: Ürün ve personel konforu için proses gereksinimine göre tanımlanan aralıklar.
Hava değişim sayısı ile filtre kapsamasının oda sınıfına etkisi, hava değişim sayısı ve filtre sınıfı yazısında ayrıntılı işleniyor. Tasarımda bu değerler, yalnızca sınıflandırma testini geçmek için değil, enerji tüketimini gereksiz yere artırmayacak biçimde dengelenir.
ISO 8 ile ISO 7 Temiz Oda Arasındaki Fark
ISO 7 temiz oda, ISO 8 temiz odaya göre bir sınıf daha sıkıdır ve izin verilen partikül konsantrasyonu belirgin biçimde düşüktür. Bu fark sahada daha yüksek hava debisi, daha yoğun HEPA kapsaması, daha kademeli giyinme ve daha sık izleme olarak karşılık bulur.
İki sınıf çoğu zaman aynı tesiste birlikte kullanılır: ISO 7 kritik proses odası, ISO 8 temiz oda ise onun önündeki giyinme ve malzeme hazırlık alanıdır. Tüm tesisi ISO 7’ye çıkarmak yerine yalnız gerekli odaları üst sınıfta tutmak, yatırım ve enerji bütçesinde ciddi fark yaratabilir.
Genel Uygulamalar ve Med Makina’nın Sınıf 8 Yaklaşımı
Piyasada ISO 8 temiz oda çoğu zaman “en basit temiz oda” olarak görülür ve tasarım adımları kısaltılır. Med Makina ise Sınıf 8 odaları da üst sınıflarla aynı mühendislik disipliniyle ele alır, çünkü sınıflandırma testinde kalan bir oda sınıfı ne olursa olsun üretimi durdurur.
- Sınıf seçimi: Yaygın uygulamada şartnamedeki ifade doğrudan kopyalanır; Med Makina’da proses riski ve mevzuat birlikte değerlendirilir.
- Hava tasarımı: Genellikle standart bir hava değişim değeri kabul edilir; burada ısı yükü ve geri kazanım hedefiyle hesap yapılır.
- İmalat: Panel, kapı ve mekanik ekipman farklı tedarikçilerden toplanır; Med Makina bunları kendi atölyesinde üretir ve saha montajını aynı ekiple koordine eder.
- Test ve teslim: Sınıflandırma testleri çoğu zaman teslimden sonraya bırakılır; burada ölçüm planı tasarımla birlikte hazırlanır ve raporlama teslim dosyasına eklenir.
Sınıf 8 mi, Sınıf 7 mi? Karar Öncesi Mühendislik Görüşü
Bir üst sınıfa geçmek hava debisini, filtre sayısını ve işletme giderini doğrudan büyütür; gereğinden düşük sınıf ise denetim ve müşteri onayında sorun çıkarır. Mevcut yerleşim ve proses akışı üzerinden hangi odanın hangi sınıfta tutulacağı, teklif aşamasından önce birlikte netleştirilebilir.
ISO 8 Temiz Oda Kurulum Süreci Adım Adım
ISO 8 temiz oda kurulumu, ürün ve proses bilgisinden başlayıp sınıflandırma raporuyla kapanan bir zincirdir. Med Makina projelerinde bu zincir aşağıdaki sırayla ilerler:
- Keşif ve ihtiyaç analizi: Proses, ürün riski, personel sayısı ve hedef sınıf netleştirilir.
- Yerleşim ve akış planı: Personel ve malzeme girişleri, hava kilitleri ve pass box konumları çizilir.
- Mekanik projelendirme: Klima santrali, kanal, HEPA filtre yerleşimi ve otomasyon 3D olarak tasarlanır.
- Atölyede imalat: Panel, kapı ve mekanik ekipmanlar ölçüye göre üretilir.
- Montaj ve devreye alma: Saha montajı, hava balansı ve basınç ayarları yapılır.
- Test ve sınıflandırma: HEPA sızdırmazlık testi, hava debisi, basınç farkı, geri kazanım ve partikül sayımı ile oda sınıflandırılır.
- İzleme ve revalidasyon: Periyodik ölçümler ve bakım programı takvime bağlanır.
Partikül sayımının lokasyon seçimi, örnekleme hacmi ve değerlendirme mantığı, ISO 14644-1’e göre partikül sayımı rehberinde adım adım açıklanıyor. Test sonuçları, teslim dosyasında sınıfın hangi durumda doğrulandığını açıkça gösterecek biçimde raporlanır.
ISO 8 Temiz Oda Projelerinde Sık Hatalar ve Doğru Yöntem
Sınıf 8 temiz odalarda yaşanan sorunlar çoğunlukla sınıfın “esnek” olduğu düşüncesiyle atlanan ayrıntılardan kaynaklanır. Sahada sık görülen hatalar ve doğru karşılıkları şöyle sıralanabilir:
- Grade D ile ISO 8’i birebir aynı saymak: Grade D alanlarda mikrobiyolojik izleme ve GMP dokümantasyonu da gerekir.
- Şartnameye yalnız “iso 8 temiz oda” yazıp test durumunu belirtmemek: Raporda ölçümün inşa, dinlenme veya çalışma hâlinde yapıldığı açıkça yazılmalıdır.
- Personel ve malzeme girişini birleştirmek: Giyinme alanı ve pass box ile iki akış ayrılmalıdır.
- Dönüş menfezlerini tavana toplamak: Karışık akışta alçak seviyeli dönüş, partikül tahliyesini iyileştirir.
- Basınç izlemesiz işletme: Kapı üstü göstergeler ve alarm eşikleri devreye alınmalıdır.
Bu hataların çoğu devreye alma testlerinde değil, üretim başladıktan sonra ortaya çıkar. Tasarım aşamasında kullanıcı ekiple birlikte yapılan akış incelemesi, sonradan yapılacak pahalı revizyonların önünü keser.
ISO 8 Temiz Oda Maliyetini Etkileyen Kriterler
ISO 8 temiz oda maliyeti, metrekare başına sabit bir değerle açıklanamaz; oda sayısı, mekanik kapsam ve binanın mevcut durumu bütçeyi belirler. Teklifleri karşılaştırırken aşağıdaki kalemlerin aynı kapsamda olup olmadığı kontrol edilmelidir.
| Kriter | Maliyete etkisi |
|---|---|
| Alan ve tavan yüksekliği | Hava hacmini, dolayısıyla santral ve filtre kapasitesini belirler |
| Oda sayısı ve sınıf geçişleri | Her ek oda kapı, basınç kademesi ve izleme noktası getirir |
| Isı yükü ve proses ekipmanı | Soğutma kapasitesini ve hava debisini artırabilir |
| Panel, kapı ve zemin tercihi | Malzeme türü, kimyasal dayanım ve temizlenebilirlik beklentisi |
| Geçiş ekipmanları | Pass box, hava duşu ve interlock ihtiyacı |
| Otomasyon ve izleme | Basınç, sıcaklık, nem kayıt ve alarm seviyesi |
| Test ve raporlama kapsamı | GMP kapsamı varsa kalifikasyon dokümantasyonu ve periyodik testler |
Maliyet kalemlerinin genel mantığı ve bütçeyi büyüten kararlar, temiz oda fiyatlarının neye göre değiştiğini anlatan yazıda ayrıca ele alınıyor. Keşif yapılmadan verilen metrekare teklifleri, bu kalemlerin bir kısmını kapsam dışında bırakabilir.
İstanbul’dan Marmara Sanayi Havzasına ve Ankara’ya Kurulum
Med Makina, Sancaktepe’deki atölyesinden İstanbul’daki organize ve küçük sanayi bölgelerinde yer alan üreticilere ISO 8 temiz oda kurulumu yapar. Atölyenin şehir içinde olması, ölçüye göre üretilen panel ve kapıların planlı sevkiyatını ve sahadaki revizyonların hızlı karşılanmasını kolaylaştırır.
Kocaeli, Bursa ve Çerkezköy çevresindeki medikal, kozmetik, gıda ve elektronik üreticileri ile Ankara’daki laboratuvar ve sağlık yatırımları da hizmet bölgesi içindedir. Türkiye genelindeki projelerde keşiften sınıflandırma raporuna kadar aynı ekip görev alır.
2012’den Bu Yana Aynı Atölyede Üretilen Temiz Oda Ekipmanı
Med Makina, 2012’den beri temiz oda ve hijyenik iklimlendirme alanında üretim, projelendirme ve uygulama yapan bir İstanbul firmasıdır. Panel, kapı ve mekanik ekipmanı kendi atölyesinde üretir; tasarım, imalat, saha montajı ve validasyon testleri aynı ekip tarafından koordine edilir.
Bu yapı, bir ISO 8 temiz oda projesinde sorumluluğun tedarikçiler arasında dağılmasını önler. Teslim sonrasında bakım, servis ve revalidasyon hizmetleriyle odanın sınıfını koruyup korumadığı düzenli olarak takip edilir.
Diğer sınıflarla karşılaştırmak için: bir üst kademe olan ISO 7 temiz oda gereksinimleri ve kritik aseptik işlemlerin yapıldığı ISO 5 temiz oda ve Grade A bölgeleri ayrı rehberlerde partikül limitleri ve tasarım farklarıyla anlatılmıştır.
Sıkça Sorulan Sorular
ISO 8 temiz oda ile Class 100.000 aynı mı?
Pratikte aynı temizlik seviyesini ifade ederler. Class 100.000 eski ABD standardındaki adlandırmadır; güncel projelerde ISO 14644-1’deki Sınıf 8 ifadesinin kullanılması önerilir.
ISO 8 temiz odada partikül limiti nedir?
ISO 14644-1’e göre metreküp başına 0,5 µm ve üzeri için 3.520.000, 1 µm ve üzeri için 832.000, 5 µm ve üzeri için 29.300 partiküldür. Ölçümün hangi hâlde yapıldığı raporda ayrıca belirtilir.
ISO 8 temiz oda için HEPA filtre zorunlu mu?
Sınıf limitlerinin güvenilir biçimde tutturulması için besleme havasının terminal HEPA filtrelerden verilmesi yaygın ve önerilen uygulamadır. Filtre sayısı ve yerleşimi hava debisi hesabına göre belirlenir.
Grade D alan ISO 8 temiz oda sayılır mı?
Dinlenme hâlindeki partikül limitleri bakımından karşılık gelir. Bununla birlikte Grade D, EU GMP kapsamında mikrobiyolojik izleme ve dokümantasyon da gerektirdiği için yalnız partikül sınıfıyla tanımlanamaz.
ISO 8 temiz oda kurulumu ne kadar sürer?
Süre; oda sayısına, mekanik sistemin kapsamına ve işin boş bir binada mı yoksa üretim devam ederken mi yapılacağına bağlıdır. Takvim, keşif ve proje onayının ardından imalat ile montaj planı çıkarıldığında netleşir.
ISO 8 temiz oda ne sıklıkla test edilir?
Periyodik test aralıkları ISO 14644-2 yaklaşımına, tesisin risk değerlendirmesine ve varsa GMP gerekliliklerine göre belirlenir. Değişiklik, büyük bakım veya uzun duruş sonrasında yeniden test yapılması da değerlendirilir.
Mevcut bir üretim alanı ISO 8 seviyesine dönüştürülebilir mi?
Çoğu binada mümkündür; tavan yüksekliği, teknik hacim, zemin ve mevcut havalandırma yerinde incelenerek karar verilir. Bazı durumlarda mevcut yapının revizyonu, yeni bir modüler sistemden daha karmaşık olabilir.
ISO 8 temiz oda fiyatı hangi kalemlerden oluşur?
Başlıca kalemler panel ve kapı sistemi, klima santrali ile kanal işleri, HEPA filtreler, geçiş ekipmanları, otomasyon ve test-raporlama hizmetidir. Toplam bütçe, keşifte belirlenen kapsama göre hesaplanır.
